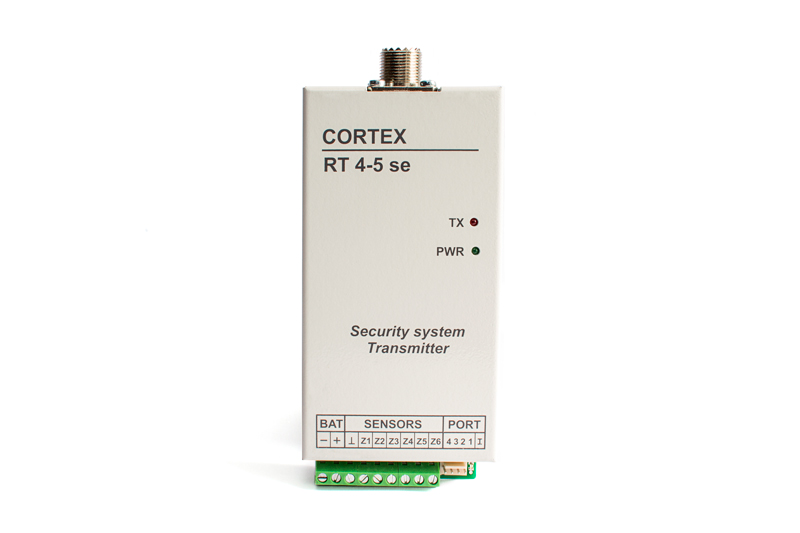

RT4-5se(v3.0) radioperedatchik

RT4-5se Radio raidītājs (V3.xx)

Availability: In Stock 0 items
Apraksts

Apraksts

RT4-5se (ver.3.xx) ir radio raidītājs, kurš paredzēts lai savākt informāciju no objekta un parraidīt to tieši uz apsardzes pūlti vai caur retranslācijas tīklu. Raidītāja pamata darbības tehnoloģija ir bezvadu datu parraide caur vienpusējo radio kanālu VHF frekvencē 139-174Мhz. RT4-5se var slēgt klāt pie apsardzes un ugunsdrošības paneļiem caur komunikācijas kopni, vai  tieši pie sensoriem.

Raidītājā režīmu pārslēdzējs (skat. iekārtas īpašības) ļauj savienot to ar:

  • Paradox
  • DSC
  • Cortex
  • SecoLink

ražotāju paneļiem bez papildus komunikatoriem.

Pielietojot komunikācijas interfeisu pie raidītāja var pieslēgt arī:

  • Digiplex
  • Caddx
  • Smartline
  • Bentel

paneļius, vai jebkurus citius, kuri atbalsta datu pārraides formātu Contact ID. Daudzu formātu atbalsts ļaus izmantot RT4-5se raidītāju, neatkarīgi no objektā ierīkota paneļa.

Viens no raidītājā RT4-5se piedāvātiem režimiem ļauj izmantot viņu kā apsardzes paneli. Tāda iespēja ļaus ierīkot objektā apsardzes un ugunsdrošības signalizāciju ar minimālām izmaksām. Apsardzes paneļa režimā maksimālais pieslēgto sensoru skaits ir seši, bet rajonu skaits – viens. Lai objektu uzlikt vai noņemt no apsardzes, izmanto elektroniskās atslegas ar key-switch funkciju.

Radio raidītājs RT4-5se ir drošs un uzticams risinājums apsardzes un ugunsdrošības sfēras uzdevumiem. Ar laiku pārbāudīta irīces RT4-5se kavlitāte ļauj kompānijai Cortex garantēt ta darba mūžu ne mazāku par 10 gadiem.

Ierīces īpašības

 7* operatīvi pārsledzami darba režīmi:

1 – darbs ar šīnu Serial BUS

2 – apsardzes paneļa režims

3 – darbs ar Esprit paneļiem

4 – darbs ar Magellan paneļiem

5 – darbs ar šīnu RS-BUS (daudzfunkcionāla adreses šīna)

6 – darbs ar vienu vai divu rajonu DSC paneļim ar protokolu Key-BUS

7 – darbs ar DSC paneļiem, kuriem ir vairāk par diviem rajoniem, ar protokolu Key-BUS.

*- Darba režīmu skaits ar laiku var palielināties.

Tehniskie parametri



Tehniskie parametri:

Parametri Nozīme
Frekvences diapazons 139 –174 MHz
Izstārojuma klasse 8K0F1D
Parraides jauda, ne vairāk kā 5 W
Frekvences deviācija, ne vairāk kā 2,5 kHz
Parraides frekvences nestabilitāte, ne vairāk kā 10 ppm
Ārpusjoslas izstārojuma jauda, ne vairāk kā 0,25 μW
Parraides laiks 128 ms
Laiks starp parraidem 640 ms*
Signālu skaits uz vienu notikumu 3*
Testa signalu skaits 3*
Testa ziņojumu intervals, stundas 10*
ieejas zonas kāvēšana 25 s*
izejas zonas kāvēšana 25 s*
Barošana 11-14 V
Darbības temperatūras diapazons no –10° līdz +50° С
Strāvas pateriņš:
Stacionarā režimā, ne vairāk kā 15 mA
Parraides režimā, ne vairāk kā 1,7 A

*parametrus var ieprogrammēt, norādīti sākotnējie parametri

Tehniskās īpašības:

  • Iebūvēts režims «Apsardzes paneļis»
  • Iespēja pieslēgt apsardzes paneli caur komunikācijas portu un paraleli izmantot raidītāja tiešus ievadus
  • Atsevišķi ierīkota Interfeisa moduļu pieslēgšanas šīna
  • Bez programmēšanas pārsledzami darba režīmi
  • Adrešu šīnas RS-BUS atbalsts, kas ļauj pieslēgt pie raidītāja līdz 225 dažādas ierīces, izmantojot 4 vadu kabeli (ieskaitot barošanu) attālumā līdz 1 kilometram
  • „Antijamming" režīms – kas ļauj neslogot ēteru ja ziņu daudzums ko saņem raidītājs ir pārāk liels
  • Papildus barošanas zonas kontroles režīms – tiek pielietots lai izvairītos no raidītāju masveida signalu sūtīšanas ēterā, globalā elektrobarošanas atslēgšanas gadijumā
